Liebe Leserin, lieber Leser.
Der heutige Newsletter umfasst folgende Themen:
- Lineare Optimierung: Statikauslegung mit Ballastierung für ballastarme Systeme
- Neuer CAD Bildschirm
- Neue Funktionen innerhalb der Anordnung
- Neuer Lizenztyp SPT Light
Lineare Optimierung: Statikauslegung mit Ballastierung für ballastarme Systeme
Durch die Optionen, die durch die aktuellen Windgutachten gegeben sind, sind die Anforderungen an eine ökonomische Berechnung der Ballastierung enorm gestiegen. Entgegen der Möglichkeiten, die in der Vergangenheit die manuelle Berechnung der Ballastierung noch irgendwie zuließen, ist das Niveau der Komplexität derart gestiegen, dass dies heute schlicht nicht mehr möglich ist.
Wir haben darauf reagiert und im Dezember Hr. Dr. Raphael Wigoutschnigg (Univ.-Ass Dipl.Ing.an der Uni Klagenfurt) bei uns angestellt und mit dem Thema der linearen Optimierung betraut. Nach heute 12 Monaten Entwicklungsarbeit können wir sagen, dass wir optimale und einzigartige Ergebnisse in diesem Bereich liefern.
Was bedeutet lineare Optimierung bei der Berechnung der Ballastierung?
Zielfunktionen, die erreicht werden sollen:
- Minimale Kosten
- Optimale Lastverteilung
- Unterschiedliche Methoden der Ballastierung
(Steine, Wannen, Befestiger)
Nebenbedingungen, die erfüllt werden müssen:
- Berücksichtigung von Verschub
- Sichern gegen Abheben
- Berücksichtigung von Lastreserven
- Berücksichtigung der verschiedenen Arten der Ballastierung
- Beachtung der Werte für „Aktivierte Module“
Eingaben:
- Modulplan (automatisch)
- Abhebende- und verschiebende Kräfte pro Modul (Parameter, Berechnungen)
- Steintypen (Manuell/automatisch)
- Wannentypen (Manuell/automatisch)
- Ständer: ja/nein (Manuelle Auswahl)
- Eigenschaften Ständer (Parameter, Berechnungen)
- Debug-Parameter
- Diverse Optionen (Manuelle Auswahl, z.B. „Ist in Kalifornien -> Verbindung zur Attika)
Verarbeitung:
- Erzeugung Variablen
- Erzeugung Zielfunktion
- Erzeugung der Nebenbedingungen
- Lösung des Programms
- Extraktion der Lösung

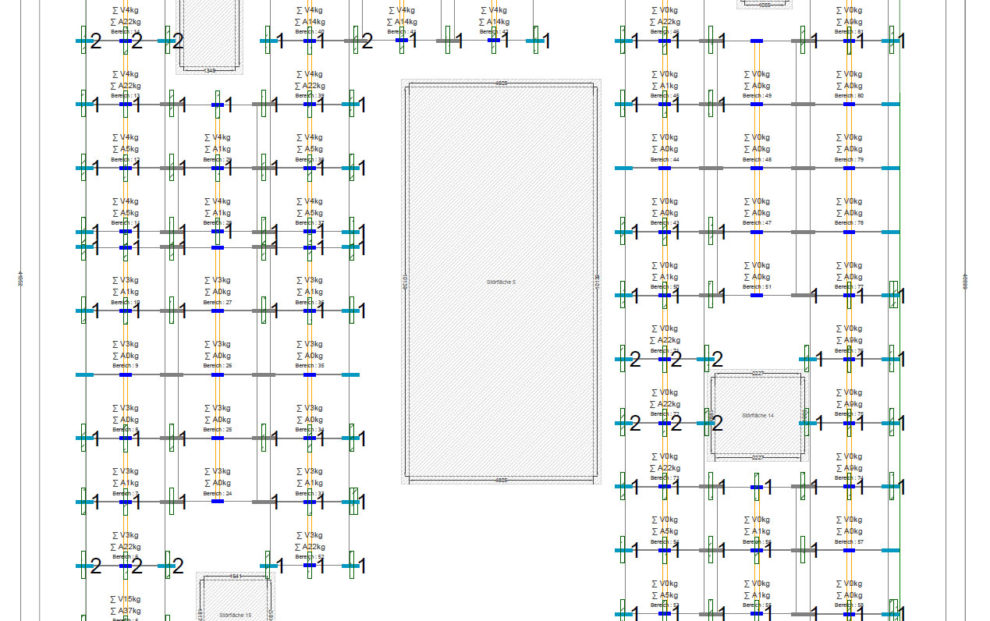

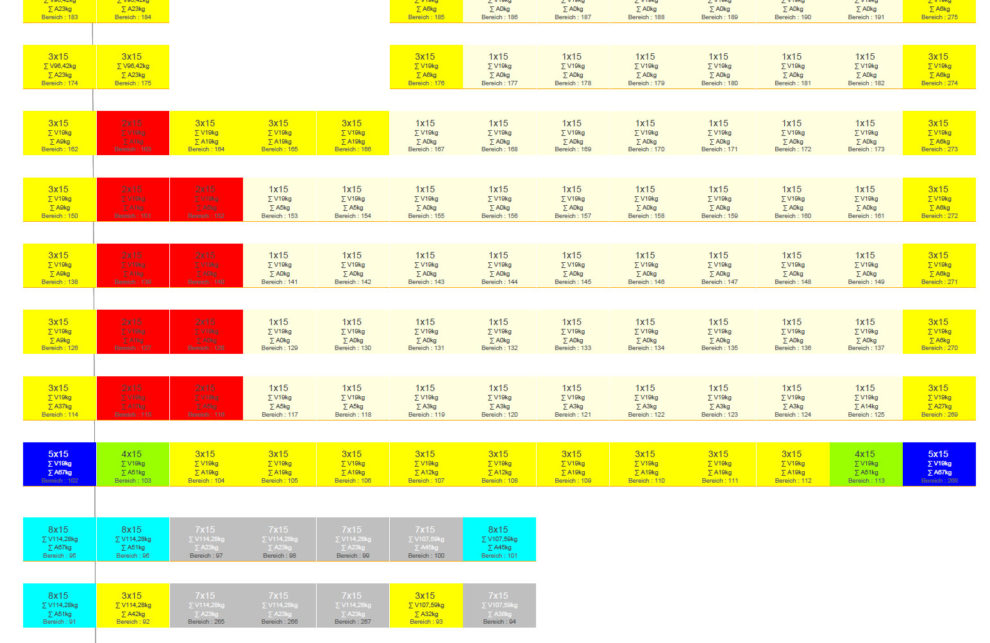

Ausgaben:
- Wannen pro Element/Ständer
- Steine pro Element/Ständer
- Schrauben pro Ständer
Lineare Programmierung (Detail)
Für die Lösung des oben beschriebenen mathematischen Problems wird die so genannte ganzzahlige lineare Programmierung (englisch „Integer linear programming“, ILP) [8] gewählt.
Der Algorithmus zeichnet sich durch die vergleichsweise leichte Anpassbarkeit auf konkrete Fragestellungen aus und geniesst in Fachkreisen eine universelle Akzeptanz. Die Einschränkung auf lineare Zusammenhänge wurde akzeptiert, weil die Vorteile (z.B. optimale Verteilung von Gewichten auf benachbarte PV-Module) klar die Nachteile (Schwierigkeiten bei Erzeugung ästhetischer Lösungen) aufwiegen.
Ein lineares Programm besteht aus einer linearen Zielfunktion (engl. objective function), welche minimiert oder maximiert werden soll und mehreren linearen Nebenbedingungen (engl. constraints) welche auf keinen Fall gebrochen werden dürfen. Als Basis dienen Variablen, die entweder diskreter Natur sind (z.B. Bool’sche Variable bzw. 0-1-Variablen, ganzzahlige Variablen) und kontinuierlichen Variablen (als näherungsweise Darstellung beliebiger reeller Zahlen).
Fazit:
Die Planung bleibt weiterhin einfach und sicher. Es kann eine Vorbelegung der Werte vorgenommen werden, dann bleibt die Planung auch entsprechend schnell.
Um das Ergebnis weiter zu optimieren, kann der Benutzer jeder Zeit an den freigegebenen Rahmen-Parametern Änderungen vornehmen, bis das Ergebnis der Ballastierung seinen Wünschen entspricht.Obwohl es bei der Berechnung des Programms sehr schnell zu hohen zweistelligen Möglichkeiten im Millionenbereich kommt, kommt es zu keinen Performance Einbußen, da die Berechnungen in der passend ausgestatteten Levasoft-Cloud stattfinden.

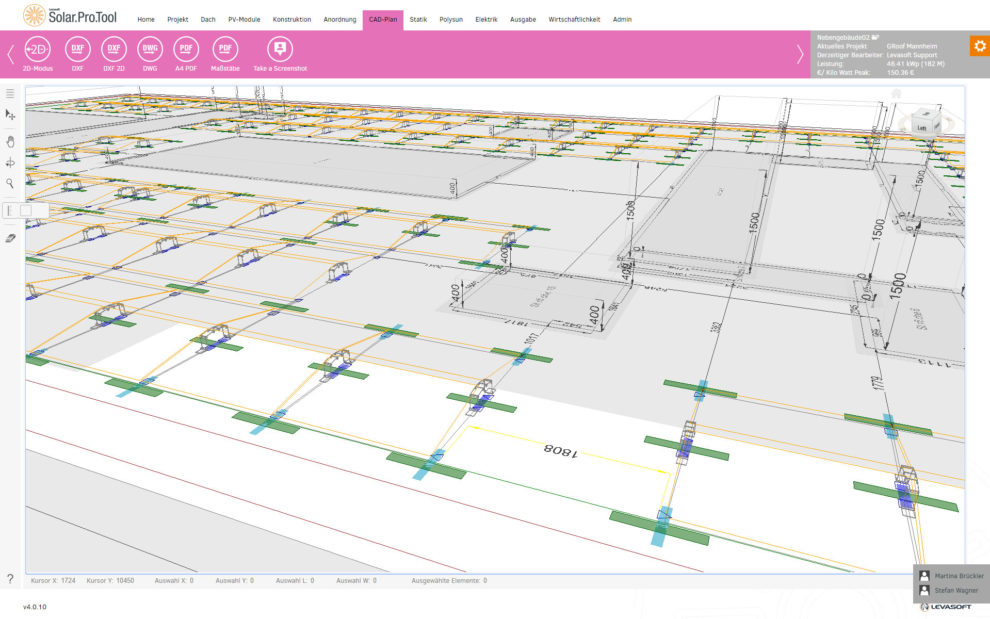

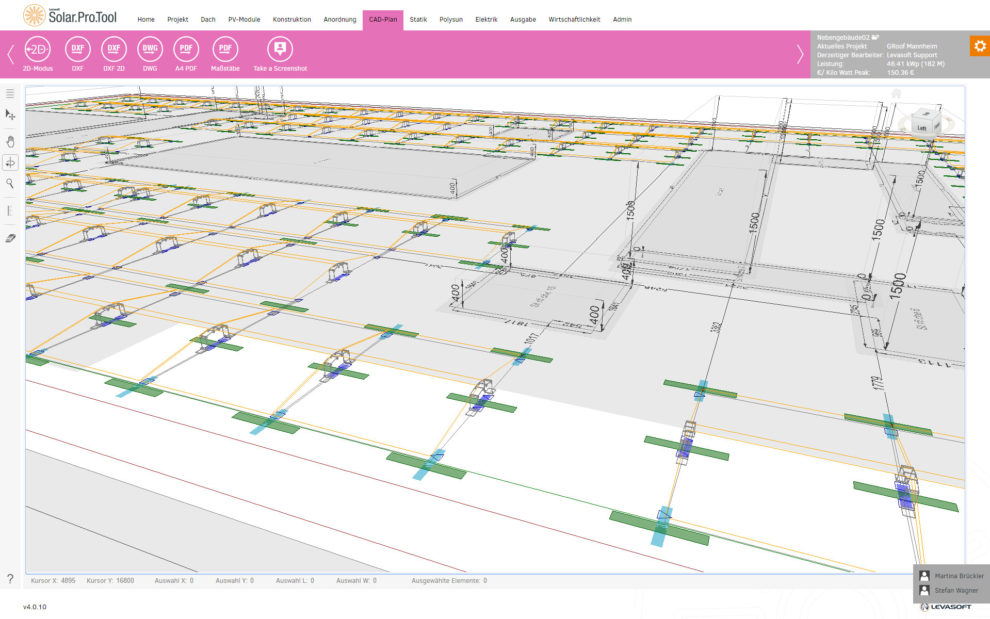

Neuer CAD Bildschirm
Nach der Umstellung der Anordnung auf HTML5, ist nun auch der Bereich CAD Plan voll in HTML5 zu bedienen. Neuerungen und Verbesserungen, die dadurch erreicht werden konnten:
- Schnellere Darstellung der CAD Zeichnung
- 3D Ansicht der CAD Zeichnung
- Neu: Eigene Maßlinien können per Werkzeug frei definiert werden

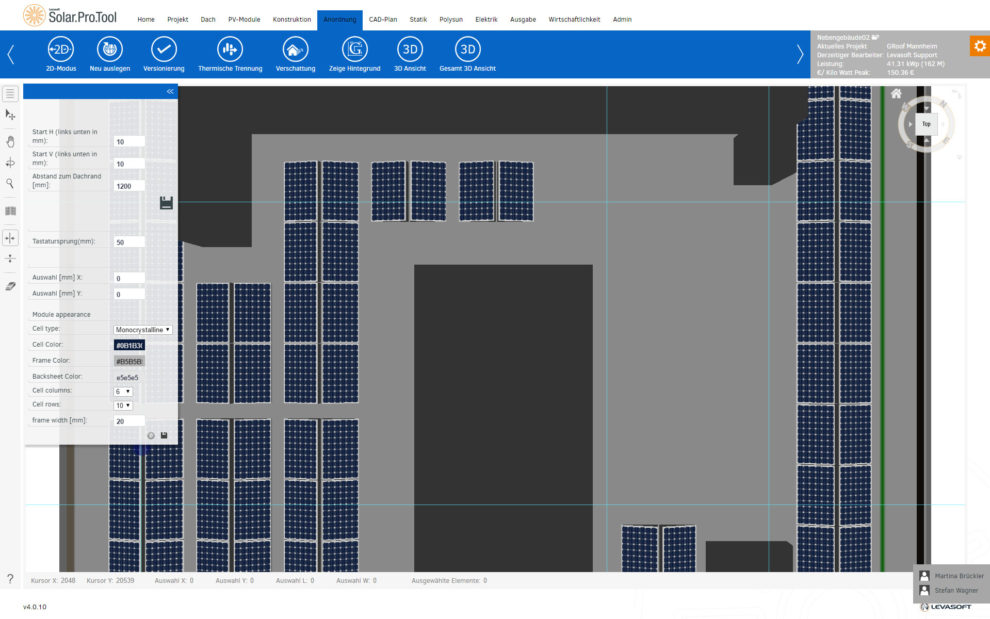

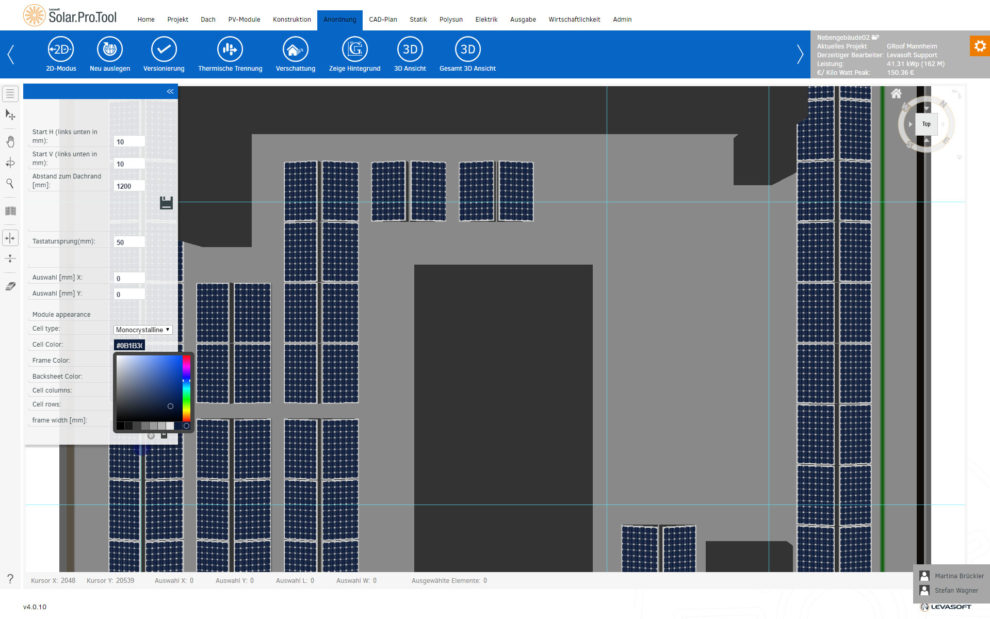

Neue Funktionen innerhalb der Anordnung
Nach der Umstellung der Anordnung auf HTML5, haben wir noch ein paar interessante neue Funktionen implementiert:
- Das Arbeiten mit Hilfslinien
- Anpassung der Darstellung der Module
(Zelltyp, Anzahl der Zelle, Farbe von Zellen, Rahmen und Backsheet)
Neuer Lizenztyp SPT Light
Wir haben verstanden, dass es mit unseren bisherigen Lizenztypen schwer ist, die Reichweite von Marketing Aktionen nennenswert zu erhöhen. Das Erschließen neuer Märkte war bisher auch immer mit einer erheblichen Investition verbunden. Aus diesen Gründen haben wir einen neuen Lizenztyp entwickelt, der universell eingesetzt werden kann, der aber dafür nicht den vollen Planungsumfang des Solar.Pro.Tools besitzt.

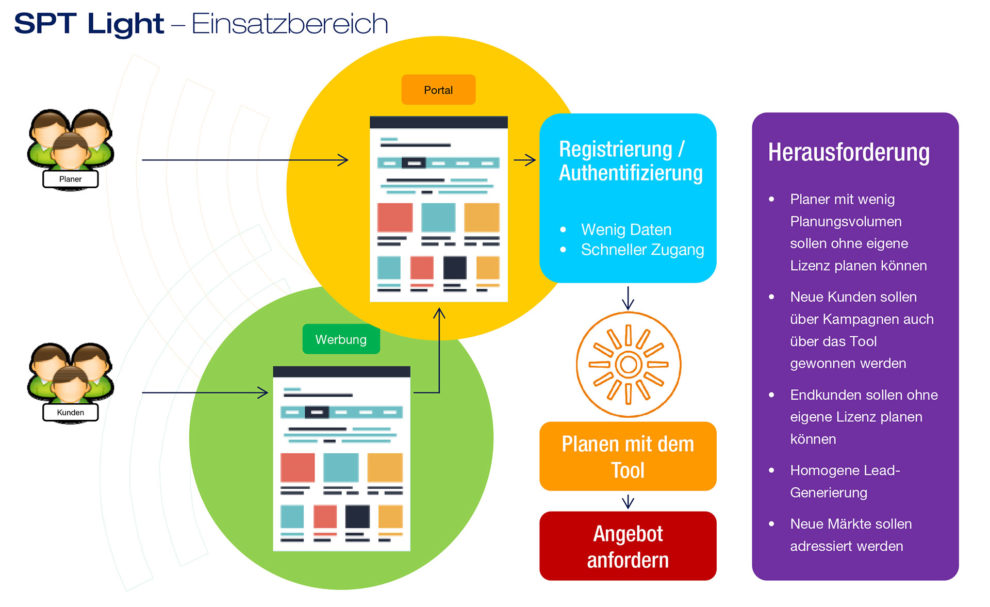

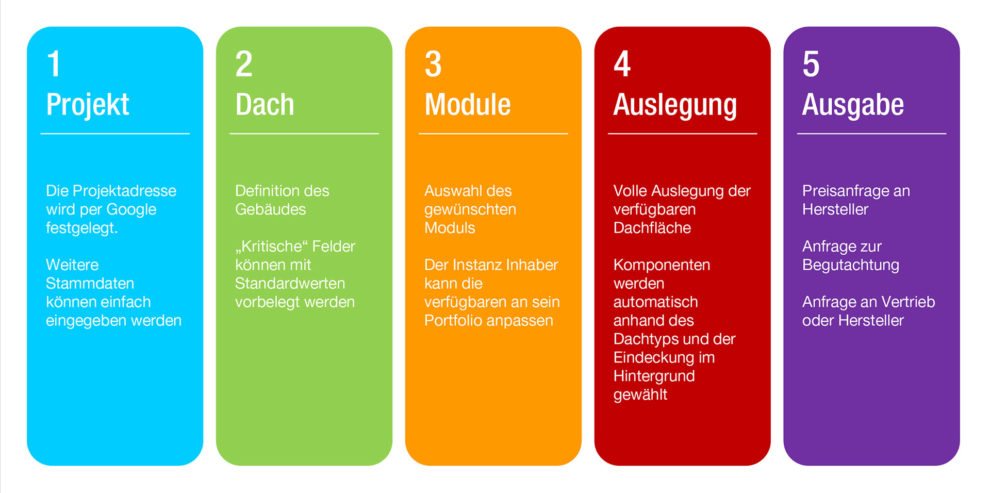

Wie sieht die Planung mit SPT Light aus?
Gedacht ist dieser Lizenztyp für Planer, die wenig Planungsvolumen haben und die nicht selbst ein Projekt fertigstellen wollen.
Aber auch Endkunden können mit diesem Lizenztyp einfach planen. In beiden Fällen muss der Innendienst nicht bei Null beginnen, sondern er kann bestehende Planungen einfach und schnell vervollständigen.
Wie können die so geplanten Projekte weiterverarbeitet werden?
Prinzipiell sind die Projekte für alle Benutzer (SPT Innendienst, SPT Pro und SPT Basic) unsichtbar. Nur Benutzer mit dem sog. SPT Ligh Add-On (SPT Innendienst oder SPT Pro) können diese Projekte sehen und bearbeiten, nachdem sie vom SPT Light Benutzer dafür identifiziert wurden.
Je nach Wunsch können in der Ausgabe die Logos (und damit die Kontaktmöglichkeiten) des Herstellers oder auch eines einzelnen SPT Pro Benutzers (Bei Kontingent Abrechnung) stehen.
Was kostet das?
Wir haben uns für drei verschiedene Abrechnungsmethoden entschieden, um maximale Fairness zu erreichen.
Folgende Abrechnungsmodelle stehen zur Verfügung:
- Für bestehende Märkte: Flat-Rate mit SPT Light Add-On für SPT Innendienst Lizenzen in Form einer Jahrespauschale
- Für neue Märkte: SPT Light Add-On für SPT Innendienst Lizenzen in Form einer Umsatzbeteiligung
- Generell: Abrechnung per Kontingent
Bitte sprechen Sie uns an, falls Sie mehr über die Nutzung von SPT Light erfahren möchten.
